「CAJ DC・DC Station II」

メーカー商品説明

世界各地で使用できるスイッチング方式電源アダプターを使用したフルアイソレーテッドパワーサプライ DC･DC Station。ペダルボードのレイアウトに想定以上のスペースを専有する電源回りの省スペース化を実現したスリムなボディとコンパクトな電源アダプター。

クリーンでパワフルな電源供給により発売以来多くのアーティストから絶対的な支持をいただいた同製品が、供給可能電流を増加した出力ポートと豊富なアクセサリーを携えてよりパワフルにリニューアルされました。

主な特徴 / FEATURES

・9V/100mA 出力端子の供給電流が 150mA に増加

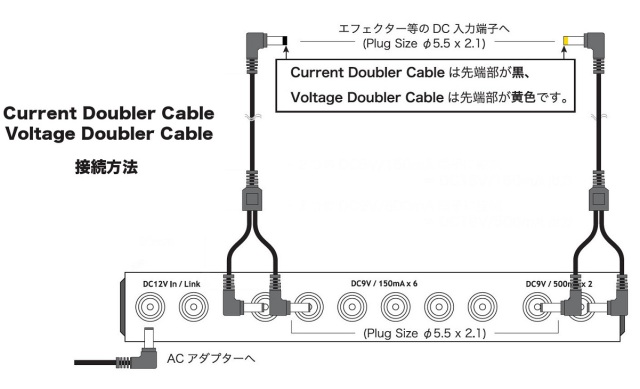

・付属の Current Doubler Cable で供給電流 150mA × 2 を 300mA × 1、500mA × 2 を 1A × 1 へ
・付属の Voltage Doubler Cable で 9V 出力 × 2 を 18V 出力 × 1 へ

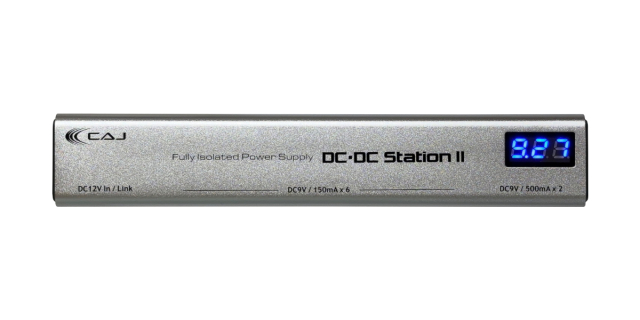

・電源供給状態をモニタリングするデジタルボルトメーターを搭載（右側 500mA ポートの電圧表示です）
・ハイゲインアンプに接続されるギター用エフェクターへの電源供給を前提にデザインされたフィルター回路により、スイッチング電源特有のパルスノイズを限界まで低減
・電源供給するエフェクター同士の干渉によるノイズの発生を防ぐ、フルアイソレートされた出力ポート
・ユニバーサル電圧（100V – 240V）のスイッチング方式電源アダプターを使用したパワーサプライ

＜発熱が少なく軽量なスイッチング方式電源＞

スイッチング方式電源はトランスを使用したリニア方式と比較すると、高能率で発熱も少なく軽量であるというまさに “電源革命” と称されるシステムですが、直流電圧の生成に超高速スイッチングを使用する事によりノイズが発生するため、音響機器や医療機器への使用は敬遠されていました。

DC･DC Station II は、ハイゲインアンプに接続されるギター用エフェクターへの電源供給を前提にデザインされたフィルター回路により、スイッチング電源特有のパルスノイズを限界まで低減させた他、全ての出力ポートをアイソレートすることにより、ノイズの発生原因となるデジタルエフェクターとアナログエフェクターへの同時電源供給とコンバートケーブルを使用したセンター・プラスエフェクターへの同時電源供給を可能にしました。


＜エフェクトボードシステムに必要な消費電流は?＞

エフェクターを駆動させるにはどれだけの消費電流が必要なのでしょうか?

* 主なエフェクターの消費電流

　　アナログ･オーバードライブ/ディストーション：4mA ～ 20mA
　　デジタル･コーラス/フランジャー：20mA ～ 25mA
　　デジタル･ディレイ/リバーブ：50mA ～ 60mA
　　MIDI 対応 デジタル EQ：75mA
　　MIDI 対応 メモリー可能等の多機能デジタルエフェクター：75mA ～ 200mA (参考値)

仕様 / SPECIFICATIONS

●寸法 / 重量： DC･DC Station II：197mm（幅） × 34.2mm（縦） × 27mm（高さ） / 約210g
　　　　　　　DC･DC Station II 電源アダプター：43.4mm（幅） × 54.1mm（縦） × 82mm（高さ） / 約105g、ケーブル長 1.5m
●入力： DC･DC Station II：DC12V / 2,000mA センターピン 2.1mm、マイナス 極性
●DC･DC Station II 電源アダプター：AC100-240V / 50/60Hz

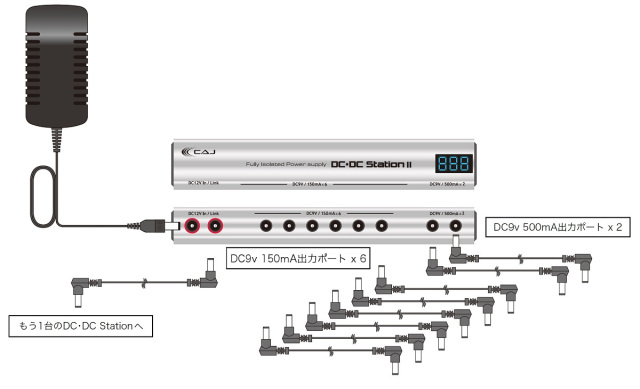

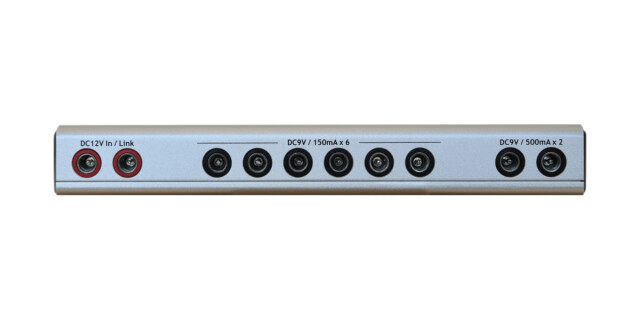

●出力： DC･DC Station II：DC 9V・150mA × 6 / DC 9V・500mA × 2 センターピン 2.1mm、マイナス極性
●付属品： DC 12V 電源アダプター × 1（DC 12V / 2,000mA センターピン 2.1mm、マイナス極性）
　　　　　CAJ DC Cable 2.1 × 8（LL 30cm × 4、LL 60cm × 4）
　　　　　CAJ Current Doubler Cable × 1
　　　　　CAJ Voltage Doubler Cable × 1
　　　　　リバースケーブル × 1

※免責事項 : 価格や仕様は予告なく変更する場合がございます。予めご了承ください
